Shimano Centerlock: Unterschiede zwischen außen- und innenverzahnten Lockringen

In der Welt der Fahrradtechnik gibt es kaum ein Thema, das so viele praktische Vorteile mit sich bringt wie der Shimano Centerlock Standard für Scheibenbremsen. Während die klassische 6-Loch-Befestigung weiterhin ihre Daseinsberechtigung hat, setzen immer mehr Radfahrer und Hersteller auf das Centerlock-System. Es steht für einen besonders schnellen, sicheren und präzisen Wechsel der Bremsscheiben und ist inzwischen sowohl bei Mountainbikes als auch bei Rennrädern und Gravelbikes weit verbreitet. Doch viele stellen sich die Frage, worin eigentlich die Unterschiede zwischen außenverzahnten und innenverzahnten Centerlock-Aufnahmen bestehen – schließlich tauchen beide Begriffe regelmäßig in Produktbeschreibungen und Foren auf. In diesem Artikel erhalten Sie eine umfassende und praxisnahe Erklärung zum Aufbau, zur Funktionsweise und zu den Vor- und Nachteilen beider Varianten. Zudem erfahren Sie, worauf Sie bei der Wahl des passenden Systems achten sollten, welche Werkzeuge benötigt werden, wie die Montage funktioniert und warum der Centerlock-Standard den Scheibenbremsenmarkt nachhaltig verändert hat. Damit erhalten Sie eine fundierte Entscheidungshilfe für Ihr nächstes Projekt am Fahrrad – ganz gleich, ob Sie selbst schrauben oder Ihr Rad in die Werkstatt geben.

Inhaltsverzeichnis

1. Die Einführung und Bedeutung des Centerlock-Standards

2. Aufbau und Funktionsweise des Centerlock-Systems

3. Die außenverzahnte Centerlock-Variante im Detail

4. Die innenverzahnte Centerlock-Variante im Detail

5. Vor- und Nachteile beider Ausführungen

6. Kompatibilität, Werkzeug und Montagehinweise

7. Praxis: Erfahrungen und Tipps für die Anwendung

8. Zukunft und Markttrends beim Centerlock-System

1. Die Einführung und Bedeutung des Centerlock-Standards

Der Centerlock-Standard wurde von Shimano entwickelt, um das Montieren und Wechseln von Bremsscheiben am Fahrrad deutlich zu vereinfachen und zugleich die Sicherheit sowie die Lebensdauer der Komponenten zu erhöhen. Vor seiner Einführung dominierten 6-Loch-Systeme den Markt, die zwar bewährt waren, aber eine vergleichsweise aufwendige Montage erforderten. Hierbei mussten sechs kleine Schrauben gleichmäßig mit Drehmoment angezogen werden – ein Vorgang, der insbesondere für weniger geübte Radler eine Hürde darstellte. Shimano erkannte dieses Problem und präsentierte 2003 das Centerlock-System, das durch eine zentrale Befestigung der Bremsscheibe mittels eines Lockrings sowohl die Handhabung als auch die Wartung vereinfachte. Dieses Prinzip setzt auf eine Verzahnung zwischen Nabe und Scheibe, auf die ein Lockring geschraubt wird, der die Scheibe sicher fixiert. Das System ist nicht nur montagefreundlicher, sondern bietet durch die zentrierte Verbindung auch Vorteile hinsichtlich Rundlauf, Steifigkeit und Verschleißfestigkeit. Der Erfolg des Centerlock-Standards beruht dabei nicht allein auf Shimano-eigenen Produkten; viele andere Hersteller bieten inzwischen kompatible Naben und Scheiben an. Gerade durch die wachsende Verbreitung von Scheibenbremsen im Rennradbereich ist Centerlock heute ein wichtiger Industriestandard, der von ambitionierten Hobbyschraubern ebenso geschätzt wird wie von Profimechanikern. Die ständige Weiterentwicklung des Systems, insbesondere durch neue Achsstandards und Einsatzbereiche wie E-Bikes, unterstreicht seine Bedeutung im Fahrradmarkt. Mit der Zeit wurden die Lockringe in zwei Varianten – außenverzahnt und innenverzahnt – optimiert, um eine noch größere Flexibilität und Kompatibilität zu gewährleisten.

2. Aufbau und Funktionsweise des Centerlock-Systems

Das Centerlock-System basiert auf einem klar durchdachten mechanischen Konzept. Im Gegensatz zu den herkömmlichen 6-Loch-Scheiben, die mit sechs separaten Schrauben an der Nabe befestigt werden, nutzt Centerlock eine zentrale Verzahnung an der Nabe, auf die die Bremsscheibe passgenau aufgesetzt wird. Anschließend wird die Scheibe mit einem Lockring gesichert, der je nach Ausführung außen- oder innenverzahnt ist. Diese zentrale Verschraubung bringt erhebliche Vorteile: Zum einen ist die Kraftübertragung zwischen Nabe und Scheibe durch die Verzahnung sehr effektiv und gleichmäßig, wodurch Belastungsspitzen vermieden werden. Zum anderen minimiert das System das Risiko von Verformungen oder Lockerungen, wie sie bei unsachgemäß angezogenen Schrauben im 6-Loch-System vorkommen können. Der Wechsel der Scheibe ist mit Centerlock besonders einfach – der Lockring wird mit einem passenden Werkzeug gelöst oder angezogen, die Scheibe kann in wenigen Sekunden abgenommen oder montiert werden. Das definierte Anzugsdrehmoment sorgt für eine reproduzierbar sichere Verbindung. Zudem sorgt die zentrierte Befestigung für einen exakten Rundlauf der Scheibe, was das Schleifen an den Bremsbelägen minimiert und die Bremsleistung gleichmäßig hält. Die Funktionsweise des Systems ist bewusst anwenderfreundlich gestaltet: Selbst Anfänger können mit dem richtigen Werkzeug und etwas Sorgfalt Bremsscheiben wechseln, ohne Spezialwissen oder großes technisches Können zu benötigen. So trägt der Centerlock-Standard entscheidend dazu bei, Wartungsarbeiten am Fahrrad zu vereinfachen und die Betriebssicherheit dauerhaft zu erhöhen.

3. Die außenverzahnte Centerlock-Variante im Detail

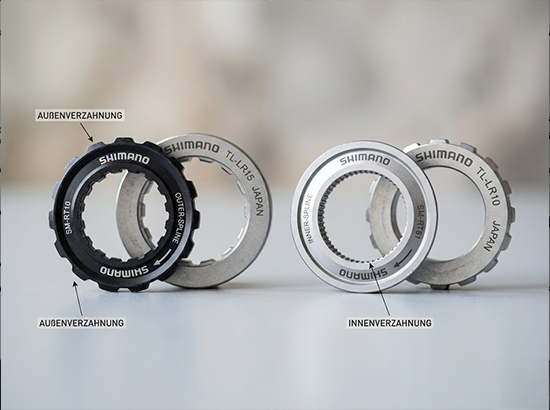

Die außenverzahnte Centerlock-Variante war die erste und ist bis heute die am weitesten verbreitete Ausführung des Systems. Hierbei weist der Lockring auf seiner Außenseite eine breite Verzahnung auf, die genau auf das Gegenstück an der Nabe passt. Zur Montage wird die Bremsscheibe auf die Verzahnung der Nabe gesetzt, und der außenverzahnte Lockring wird von außen aufgeschraubt. Zum Anziehen wird ein spezieller Vielzahnschlüssel benötigt, wie er auch für Shimano Hollowtech II Innenlager verwendet wird. Das empfohlene Drehmoment liegt bei den meisten Modellen zwischen 35 und 50 Nm und sollte mit einem geeigneten Drehmomentschlüssel exakt eingehalten werden. Der Vorteil dieser Variante liegt in der sehr großflächigen Verbindung, die eine hohe Stabilität und Steifigkeit garantiert – besonders bei starken Bremskräften, wie sie beim Mountainbiken oder E-Bike-Einsatz auftreten. Durch die breite Auflagefläche wird die Kraft effektiv verteilt, was das Risiko von Materialermüdung minimiert. Die außenverzahnte Ausführung ist zudem rückwärtskompatibel und passt auf viele ältere Naben. Ein Nachteil kann jedoch bei modernen Naben mit großem Achsdurchmesser auftreten: Hier bleibt manchmal zu wenig Platz für den außenverzahnten Lockring, weshalb bei Steckachsen mit 15 mm oder mehr häufig die innenverzahnte Variante verwendet wird. Auch im Bereich der Werkzeuge ist die außenverzahnte Version praktisch, da viele Hobbyschrauber entsprechende Schlüssel bereits besitzen. In der Praxis bewährt sich die außenverzahnte Centerlock-Aufnahme durch ihre Robustheit, einfache Handhabung und lange Lebensdauer, solange auf die korrekte Montage geachtet wird.

4. Die innenverzahnte Centerlock-Variante im Detail

Mit der Verbreitung von Steckachsen und neuen Nabenstandards wurde die innenverzahnte Centerlock-Variante entwickelt, um den geänderten Platzverhältnissen und höheren Anforderungen moderner Fahrräder gerecht zu werden. Im Gegensatz zur außenverzahnten Ausführung besitzt der Lockring hier auf der Innenseite eine feine Verzahnung, die ebenfalls exakt auf das Gegenstück an der Nabe passt. Der große Unterschied liegt im Werkzeug: Für die Montage wird ein Kassettenabzieher verwendet, wie er auch bei Shimano-Kassetten zum Einsatz kommt. Die Montage ist denkbar einfach – der Lockring wird von innen auf das Naben- oder Achsgewinde geschraubt und mit dem Kassettenwerkzeug festgezogen. Dies bietet insbesondere bei dicken Steckachsen große Vorteile, da so kein Platzproblem entsteht. Die innenverzahnte Variante ist zudem für sehr hohe Belastungen und größere Scheibendurchmesser ausgelegt und wird häufig bei neueren E-Bikes, Gravelbikes und Mountainbikes eingesetzt. Viele Radfahrer schätzen, dass sie für beide Wartungsarbeiten – Kassette und Centerlock – nur noch ein Werkzeug benötigen. Auch bei der Demontage bietet die innenverzahnte Lösung Vorteile, da das Risiko des Abrutschens bei fest sitzenden Lockringen deutlich geringer ist. Ein weiteres Plus ist die kompakte Bauform, die gerade bei modernen Hinterbauten mit wenig Platz für Werkzeug und Lockring ein problemloses Arbeiten ermöglicht. Auch diese Variante ist meist rückwärtskompatibel, sofern das Naben- und Gewindedesign passt. Die innenverzahnte Centerlock-Aufnahme steht der klassischen außenverzahnten in Sachen Haltbarkeit und Zuverlässigkeit in nichts nach und wird immer mehr zum Standard bei neuen Fahrrädern.

5. Vor- und Nachteile beider Ausführungen

Die Wahl zwischen außenverzahntem und innenverzahntem Centerlock-Lockring hängt maßgeblich von Ihren individuellen Anforderungen, dem Achsstandard Ihres Fahrrads und der vorhandenen Werkzeugausstattung ab. Außenverzahnte Lockringe bieten durch ihre große Auflagefläche eine besonders stabile Verbindung und sind ideal für klassische Naben und Schnellspanner geeignet. Sie sind langlebig, gut verfügbar und in der Regel einfach zu montieren, sofern das passende Werkzeug vorhanden ist. Nachteilig ist, dass sie bei sehr dicken Achsen nicht immer passen und in engen Rahmen eventuell die Zugänglichkeit erschweren. Innenverzahnte Lockringe punkten mit ihrer kompakten Bauform, die speziell für Steckachsen und moderne Rahmengeometrien entwickelt wurde. Sie ermöglichen den Einsatz eines Kassettenwerkzeugs, was für viele Radfahrer die Handhabung vereinfacht und den Werkzeugbedarf reduziert. Auch das Risiko des Abrutschens ist hier geringer. Ein Nachteil kann die geringere Verfügbarkeit bei sehr alten Naben sein, außerdem sollten Sie darauf achten, dass der Lockring wirklich bündig und mit dem richtigen Drehmoment montiert wird. Beide Varianten bieten eine zuverlässige, sichere und wartungsarme Befestigung der Bremsscheibe. Letztlich ist die Entscheidung oft eine Frage der Kompatibilität und des persönlichen Komforts beim Schrauben. Wer häufig an mehreren Rädern arbeitet, hält am besten beide Lockring-Typen und die passenden Werkzeuge bereit, um für alle Fälle gerüstet zu sein.

6. Kompatibilität, Werkzeug und Montagehinweise

Beim Um- oder Nachrüsten von Scheibenbremsen mit Centerlock-Aufnahmen sind einige Punkte zu beachten, um eine reibungslose Montage und eine dauerhaft sichere Funktion zu gewährleisten. Zunächst sollten Sie prüfen, welche Lockring-Variante Ihre Nabe unterstützt – bei Schnellspannern und klassischen MTB-Naben sind meist beide Varianten möglich, während bei Steckachsen mit 15 mm oder 12 mm häufig nur die innenverzahnte Version passt. Wer ein neues Laufrad aufbaut oder die Scheibe wechselt, sollte auf die Herstellerangaben achten und im Zweifel Fachpersonal oder Händler befragen. Beim Werkzeug genügt meist ein Vielzahnschlüssel für außenverzahnte Lockringe (z. B. Hollowtech II) oder ein Kassettenwerkzeug für innenverzahnte Lockringe. Unverzichtbar ist ein Drehmomentschlüssel, um das vorgeschriebene Anzugsdrehmoment – meist 40 Nm – einzuhalten. Ein zu lockerer Lockring kann sich lösen, ein zu fester das Gewinde beschädigen. Vor der Montage sollten Nabe und Scheibe sauber und fettfrei sein. Achten Sie darauf, die Scheibe korrekt auf die Verzahnung zu setzen, damit sie plan anliegt und keinen Seitenschlag verursacht. Nach der Montage empfiehlt es sich, den Lockring nach der ersten Fahrt noch einmal zu kontrollieren. Ersatzteile wie Lockringe und Werkzeuge sind im Fachhandel weit verbreitet. Insgesamt ist die Montage des Centerlock-Systems für geübte Hobbyschrauber schnell erlernt und kann mit wenig Aufwand zu Hause durchgeführt werden, solange die genannten Hinweise beachtet werden.

7. Praxis: Erfahrungen und Tipps für die Anwendung

In der Praxis überzeugt der Centerlock-Standard durch seine Einfachheit, Zuverlässigkeit und schnelle Handhabung. Viele Radfahrer, die den Wechsel von 6-Loch-Systemen gewohnt sind, schätzen den deutlich geringeren Montageaufwand. Das Anbringen einer neuen Bremsscheibe dauert nur wenige Minuten und kann auch unterwegs, etwa bei einem Defekt im Training oder Rennen, schnell erledigt werden. Werkstätten profitieren vom geringeren Zeitaufwand, was die Kosten für den Service senkt und die Standzeiten verkürzt. Auch im Alltag bewährt sich das System: Die Gefahr, Schrauben zu verlieren oder falsch anzuziehen, entfällt fast völlig, und der Rundlauf der Scheibe bleibt länger konstant. Erfahrungsberichte zeigen, dass außenverzahnte Lockringe vor allem bei klassischen Rädern und Tourenbikes eingesetzt werden, während innenverzahnte Lockringe bei modernen Mountainbikes, E-Bikes und Gravelbikes dominieren. Viele Nutzer loben die robuste Bauweise, die Langlebigkeit der Komponenten und die breite Ersatzteilverfügbarkeit. Ein wichtiger Tipp aus der Praxis: Bei regelmäßigem Radwechsel, häufigen Transporten oder starker Beanspruchung sollten Sie gelegentlich den festen Sitz des Lockrings prüfen und auf saubere Kontaktflächen achten, um Knarzgeräusche oder Verschleiß vorzubeugen. Wer Wert auf einen besonders leisen und präzisen Lauf legt, kann die Verzahnung gelegentlich mit einem trockenen Tuch reinigen. Insgesamt hat sich das Centerlock-System im harten Alltagseinsatz als äußerst praxistauglich erwiesen und ist für Einsteiger wie Profis gleichermaßen empfehlenswert.

8. Zukunft und Markttrends beim Centerlock-System

Der Centerlock-Standard von Shimano hat sich in den letzten Jahren kontinuierlich weiterentwickelt und bleibt auch in Zukunft ein prägendes Merkmal moderner Fahrradtechnik. Die steigende Verbreitung von Steckachsen, E-Bikes und hochwertigen Scheibenbremsen sorgt dafür, dass immer mehr Hersteller auf das flexible und wartungsfreundliche System setzen. Neue Materialien, leichtere Lockringe und innovative Verzahnungen machen das System noch langlebiger und effizienter. Immer mehr Marken bieten inzwischen eigene Lockringe und kompatible Scheiben an, sodass die Auswahl für Endkunden stetig wächst. Ein Trend ist die Integration von Centerlock-Aufnahmen bei Laufrädern aller Preisklassen, auch im Einstiegssegment. Die einfache Montage kommt Anfängern zugute, während ambitionierte Fahrer von der Robustheit und Präzision profitieren. Mit der Entwicklung von noch leichteren und steiferen Scheiben sowie weiter verbesserten Naben wird Centerlock in Zukunft weiterhin eine zentrale Rolle spielen. Besonders für Vielfahrer und Sportler, die Wert auf schnelle Wartung und hohe Betriebssicherheit legen, bleibt der Centerlock-Standard erste Wahl. Es ist davon auszugehen, dass auch künftig neue Varianten und innovative Lösungen – etwa für noch dickere Achsen oder spezielle E-Bike-Anforderungen – auf den Markt kommen werden. Fest steht: Wer sich heute für Centerlock entscheidet, ist in Sachen Technik, Kompatibilität und Zukunftssicherheit bestens aufgestellt.

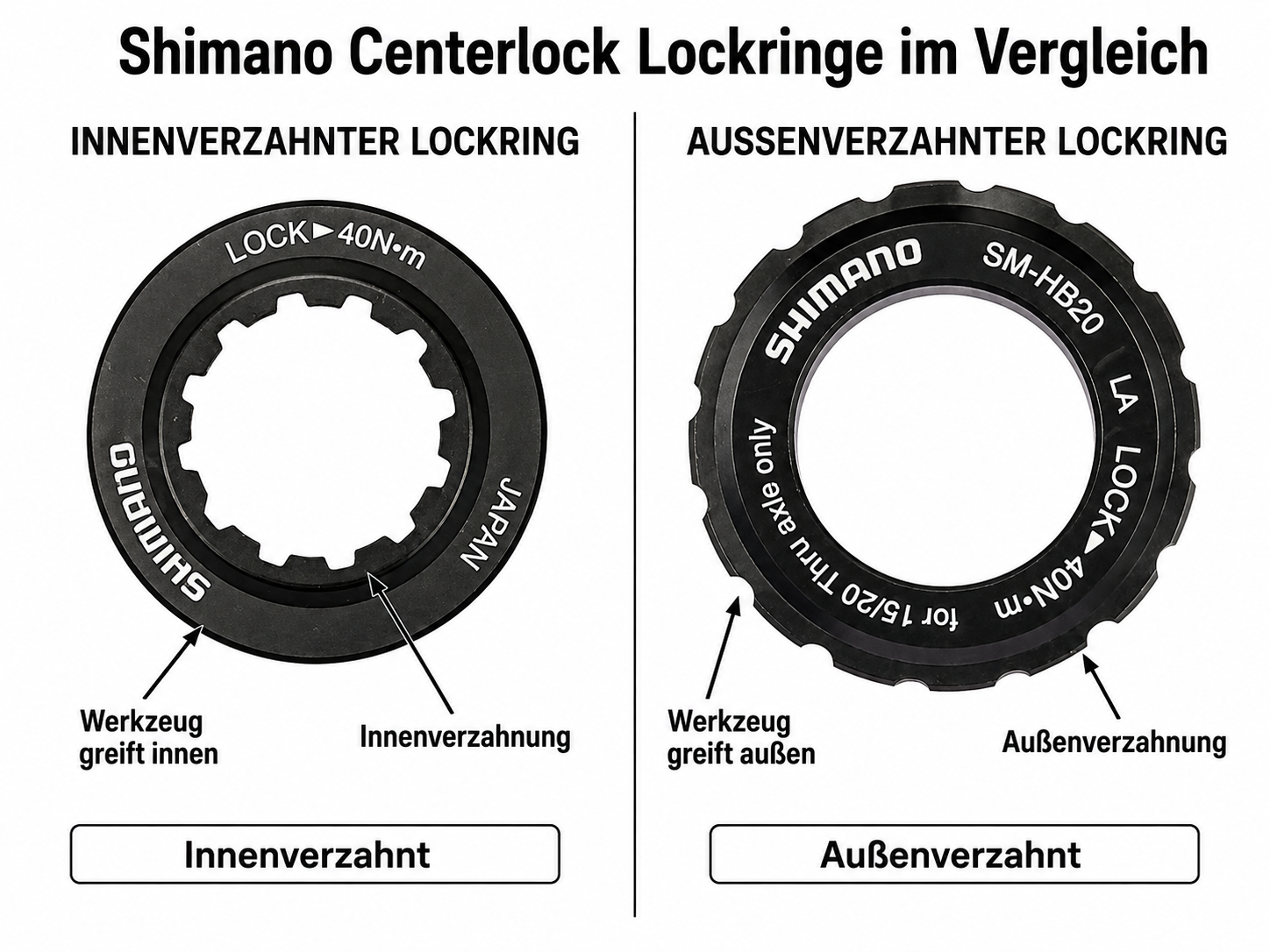

Tabelle: Unterschiede zwischen außenverzahntem und innenverzahntem Centerlock-Lockring
